調　査　工　法

漏水調査をはじめ、水道管路維持に関する多様な調査を行っております。

本ページでは当社の調査工法の一部を紹介します。

配管図を基に調査地区内の水道管の布設状況やその他の埋設物(電気・ガス・通信等)の位置を確認します。

各地域の給水密度や住宅地、商工業地の区別と併せて、交通量の把握も行います。

戸別音聴調査と併せて行うことの多い作業です。

配水系統の漏水を探知するため、仕切弁・消火栓・空気弁等の弁栓類で音聴を行います。

弁栓類に音圧センサー搭載ロガーを設置、音圧を記録した後に、データを回収して分析を行い漏水の有無を判断します。

音聴の困難な幹線道路等で用いる事により、調査の正確性を高めます。

漏水調査の詰めになる作業です。

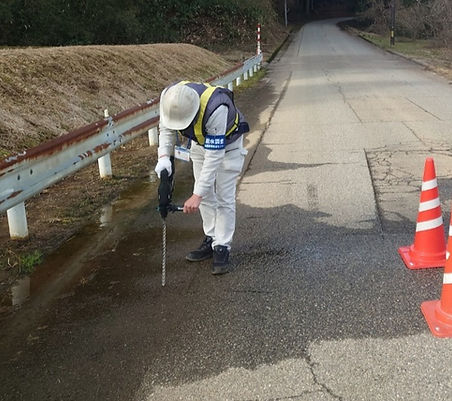

各音聴調査で発見された異常音の発生地点を穿孔し、音聴棒により漏水状況を調べ、漏水地の特定を行います。

正確な位置で掘削する事で、コストの削減に繋がります。

水素式漏水探索機を用い、位置の特定が困難な微量漏水を調査するため、対象の管路に水素混合ガスを充填し、路面上からガスを検知することにより漏水箇所を特定します。

音聴棒を用いて給水管系統の漏水を探知するために各戸のメーター、止水栓にて音聴を行います。

この作業で発見した異常を基に後述の『漏水位置確認調査』に繋がります。

漏水探知機を用いて地下漏水の音を探知します。

戸別・弁栓音聴で補足した漏水音を基に、地下漏水の正確な位置を調べるために行うこともあります。

高感度センサー搭載の多点式相関漏水発見機を対象管路の弁栓に設置し、漏水音を解析することにより、漏水の有無及び漏水箇所の特定を行います。

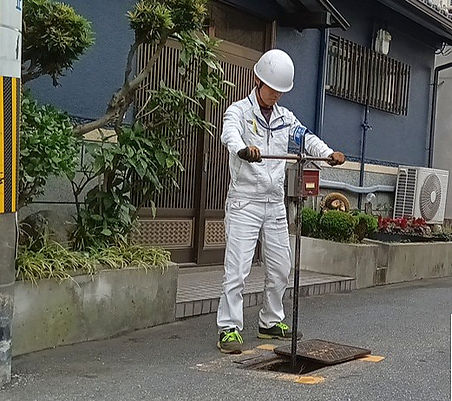

水圧データレコーダー機DLSを消火栓に設置し、水圧を記録します。

これにより当該管路の水圧、多量漏水による異常水圧、ウォーターハンマー等の水圧動向を把握します。

無人航空機(ドローン)・特殊カメラを用い、橋梁添架管の異常及び損傷が無いか点検を行います。
